À propos de SOLARGRAF®

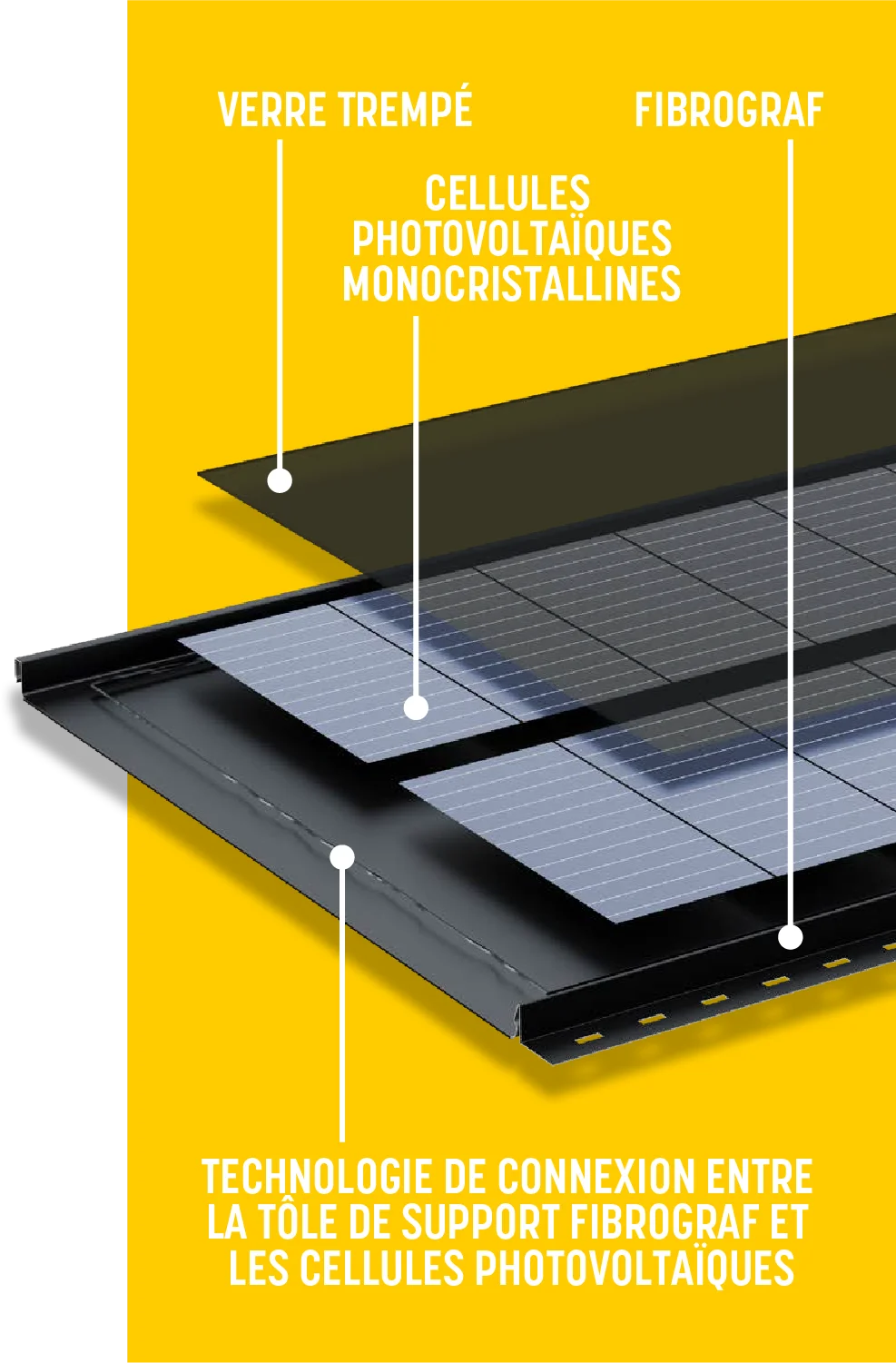

Le panneau photovoltaïque intégré à la couverture
Un toit photovoltaïque ne doit pas être conçu uniquement comme un élément destiné à la production d’énergie, mais comme une solution complète, capable de garantir :
- •une étanchéité parfaite,
- •une protection contre les agents atmosphériques,
- •et une intégration architecturale harmonieuse.
- •des solins et finitions
- •tous les composants nécessaires à l’installation photovoltaïque: optimiseurs,onduleurs,câblages
- •tous rigoureusement sélectionnés pour garantir qualité et fiabilité dans le temps.
Grâce à l’utilisation de l’acier à faible empreinte carbone XCarb®, SOLARGRAF® contribue activement à la réduction de l’impact environnemental, tout en renforçant la durabilité globale du bâtiment.
About Solargraf
Il pannello fotovoltaico integrato alla copertura
Un tetto fotovoltaico deve essere progettato in modo tale che non sia solo responsabile della produzione di energia, ma che garantisca anche l’ermeticità, protegga la casa dalle intemperie e fornisca una soluzione completa. Con SOLARGRAF si ottiene un sistema BIPV (Building Integrated Photovoltaics) grazie all’abbinamento tra lastra FIBROGRAF e pannelli solari SOLARGRAF). Inoltre, la copertura viene dotata di scossaline e di tutti i componenti per l’installazione del fotovoltaico (ottimizzatori, inverter, cablaggio) di alta qualità.
Il vostro tetto offre un aspetto armonioso e una funzione 2 in 1: proteggere la casa e produrre energia. Grazie all’acciaio a basso contenuto di carbonio XCarb®, SOLARGRAF contribuisce a ridurre l’impronta di carbonio, con un impatto positivo sull’ambiente e sull’edificio.
AVANTAGES
Pourquoi choisir SOLARGRAF®?
Écoconception
Esthétique sans compromis en harmonie avec la nature
La solution prévoit l’intégration des panneaux FIBROGRAF®, fabriqués en acier XCarb® d’ArcelorMittal, obtenu à partir de sources recyclées à hauteur de 75% au minimum et produit avec 100% d’énergie renouvelable. Ce matériau permet une réduction significative de l’empreinte carbone. Le système SOLARGRAF® assure une esthétique uniforme et élégante, grâce à l’intégration parfaite des panneaux dans la couverture et à l’absence de câblages visibles. Conçu pour répondre à la demande croissante en énergie propre, il améliore le profil architectural de l’immeuble et représente une solution innovante et durable pour les toitures résidentielles.
712,5 kg C=2 eq.
Empreinte carbone avec l’acier XCarb®® à faible teneur en carbone
1879,5 kg C=2 eq.
Empreinte carbone dans la production de revêtements traditionnels
Accessoires
Détails techniques
Détails techniques
Emboîtement : Système à encastrement
Hauteur des ondes [mm] : 22 mm
Largeur totale [mm] : 558 mm
Largeur utile [mm] : 527 mm
Matériau : acier 0,5 mm, XCarb ArcelorMittal
Longueur du panneau [mm] : 2040 mm
Longueur des plies: 30 mm
Poids du panneau: 15 kg
Pente minimum du toit : >9°
Type de connecteurs : MC4 EVO2
Compatibilité des connecteurs : MC4
Câbles de connexion : 4 mm, asymétriques
Type de verre en surface : Verre trempé
Informations techniques sur le photovoltaïque
Nombre de cellules : 36
Puissance maximale de la partie active [W/m²] : 208
Tension maximale d’alimentation (Vmp) : 20,82 V
Courant d’alimentation maximal (Imp) : 8,38 A
Tension à circuit ouvert (Voc) : 24,03 V
Courant de court-circuit (Isc) : 9,80 A
Tension maximale du système : 1000 V
Type de cellule : PERC monocristallin 210 mm mm (demi-coupe 2×18 cellules)
Indice de protection de la boîte de jonction (J-box) : IP68
Informations sur l’emballage
Panneaux par palette : 17
Dimensions de la palette (L x l x H) : 220 x 66 x 80 cm
Informations sur la sécurité
Charge statique : 2400 N (2,4 kPa)
Charge statique négative (aspiration du vent) : 2400 N (2,4 kPa)
Résistance à l’impact de la grêle : Diamètre maximal 25 mm, vitesse 23 m/s
Coefficients de température :
Courant : +0,07 %/K
Tension: -0,36%/K
Puissance: -0,38%/K
Température de fonctionnement : de -40°C à +85°C
Conformité, Certificats, Protection CONTRE L’incendie
Certificats de qualité
Conformité aux normes
Les modules PV ont été conçus pour répondre à de nombreuses exigences de conformité :
- IEC 61215-1:2016 (Fonctionnalité du module PV)
- IEC 61730-1:2016 (sécurité des modules PV)
- EN 13501-5:2016 BROOF (T1) (protection incendie)
- ISO 9001:2015 (systèmes de gestion de la qualité)
Certificats
- Certification Arcelor-Mittal de l'acier recyclé XCarb® et de la production renouvelable
- Rapport de classification des produits de toiture FIT VOLT exposés au feu extérieur
- Rapport de test de sécurité sur les systèmes BIPV et PV par CBOiNT
- Certificat de gestion de la qualité de production selon la norme ISO 9001
Durée
Les panneaux intégrés pour toitures SOLARGRAF® offrent une grande résistance aux intempéries. L'acier présente l'avantage d'un excellent rapport poids/résistance mécanique : même une fine couche de tôle d'acier peut résister très efficacement aux effets de la grêle, de la pluie, de la neige ou du vent. De plus, l'utilisation de l'acier XCarb® à faible teneur en carbone réduit l'empreinte carbone sur l'environnement.
Protection contre l'incendie
Les panneaux SOLARGRAF® sont enregistrés en tant qu'éléments non contributifs à la propagation du feu. Le rapport de test BROOF-T1 compare les niveaux de sécurité des installations BIPV SOLARGRAF® et des installations photovoltaïques traditionnelles. Il a été démontré que, lors de la propagation du feu sur la surface du système SOLARGRAF®, les éléments constituant la surface du module photovoltaïque ne prennent pas feu et ne subissent pas de liquéfaction.
