Sobre SOLARGRAF®
El panel fotovoltaico integrado en la cubierta
Una cubierta fotovoltaica no debe ser solo diseñada como un elemento para la producción de energía, sino como una solución completa capaz de garantizar:
•impermeabilización perfecta,
•protección contra agentes meteorológicos,
•y una integración arquitectónica armoniosa.

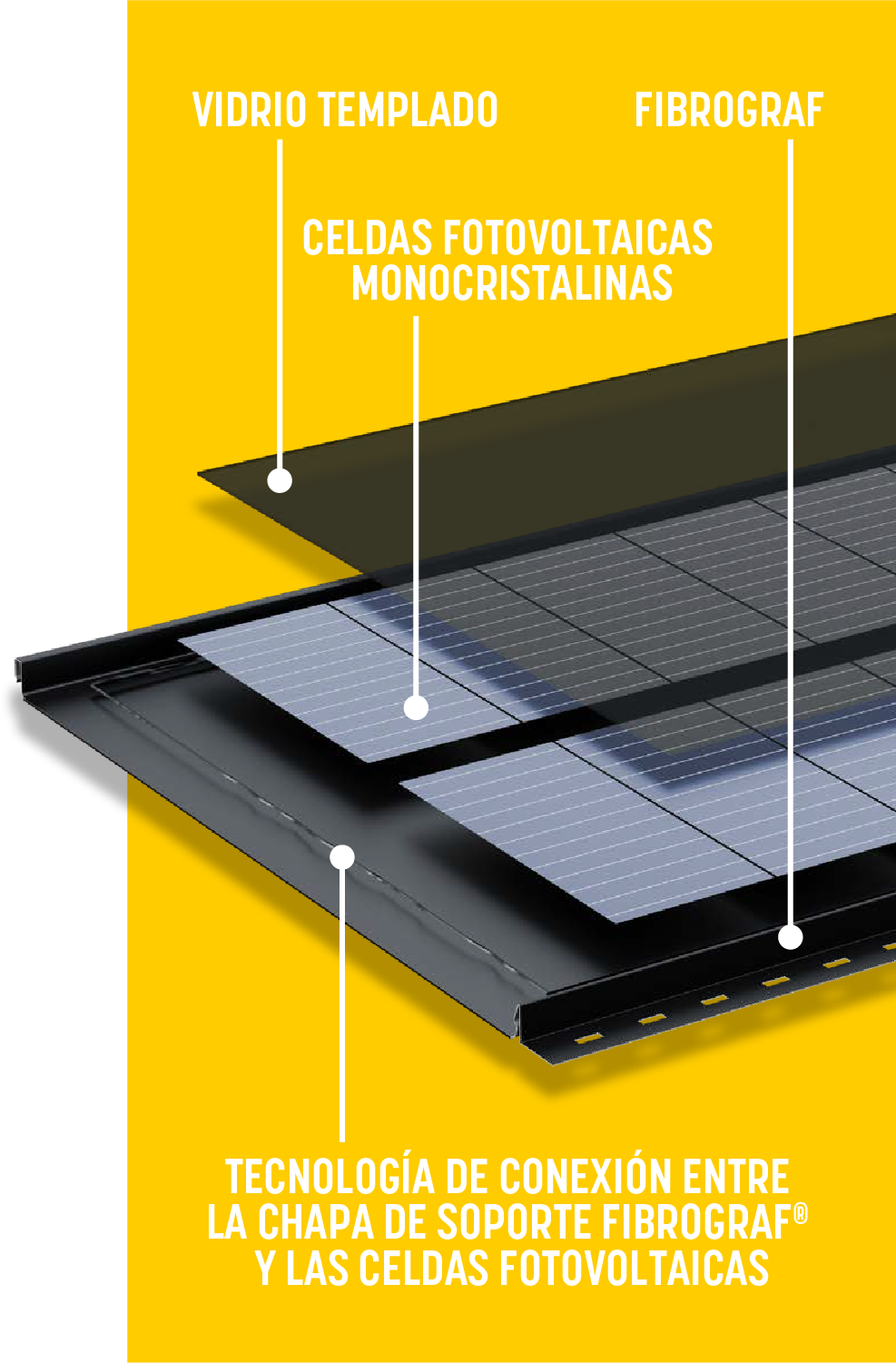

Con SOLARGRAF®, tienes acceso a un sistema BIPV (fotovoltaica integrada en edificios) altamente eficiente, resultado de la combinación de la lámina de techo FIBROGRAF® y los módulos solares SOLARGRAF®.
El sistema también incluye:
•remates y acabados,
•todos los componentes necesarios para la instalación fotovoltaica: optimizadores, inversores, cableado,
•todos rigurosamente seleccionados para garantizar calidad y fiabilidad a largo plazo.
El resultado es una cubierta elegante y eficiente, capaz de proteger el edificio mientras produce energía limpia, en una solución única e integrada.
Gracias al uso del acero de bajo carbono XCarb®, SOLARGRAF® contribuye activamente a reducir el impacto ambiental, mientras mejora la durabilidad global del edificio.
About Solargraf
Il pannello fotovoltaico integrato alla copertura
Un tetto fotovoltaico deve essere progettato in modo tale che non sia solo responsabile della produzione di energia, ma che garantisca anche l’ermeticità, protegga la casa dalle intemperie e fornisca una soluzione completa. Con SOLARGRAF si ottiene un sistema BIPV (Building Integrated Photovoltaics) grazie all’abbinamento tra lastra FIBROGRAF e pannelli solari SOLARGRAF). Inoltre, la copertura viene dotata di scossaline e di tutti i componenti per l’installazione del fotovoltaico (ottimizzatori, inverter, cablaggio) di alta qualità.
Il vostro tetto offre un aspetto armonioso e una funzione 2 in 1: proteggere la casa e produrre energia. Grazie all’acciaio a basso contenuto di carbonio XCarb®, SOLARGRAF contribuisce a ridurre l’impronta di carbonio, con un impatto positivo sull’ambiente e sull’edificio.
VENTAJAS
¿Por qué elegir SOLARGRAF®?
Eco-diseño
Estética sin compromisos en armonía con la naturaleza
La solución incluye la integración de los paneles FIBROGRAF®, fabricados con acero XCarb® de ArcelorMittal, que está compuesto por al menos un 75% de fuentes recicladas y producido utilizando un 100% de energía renovable. Este material permite una reducción significativa de la huella de carbono. El sistema SOLARGRAF® asegura una apariencia uniforme y elegante, gracias a la integración sin fisuras de los paneles en el techo yla ausencia de cableado visible. Diseñado para satisfacer la creciente demanda de energía limpia, mejora el perfil arquitectónico del edificio y representa una solución innovadora y sostenible para techos residenciales.
712,5 kg C=2 eq.
Reducción de la huella de carbono con acero XCarb®
1879,5 kg C=2 eq.
Huella de carbono en la producción de materiales de cubierta tradicionales
Accesorios
Detalles técnicos
Detalles técnicos
Sistema de encaje
Altura de la nervadura: 22 mm
Ancho total: 558 mm
Ancho útil: 527 mm
Material: Acero prelacado XCarb® ArcelorMittal 0,5 mm
Largo del panel: 2040 mm
Longitud del pliegue: 30 mm
Peso del panel: 15 kg
Pendiente mínima de la cubierta: >9°
Tipo de conector: MC4 EVO2
Compatibilidad del conector: MC4
Tamaño del cable: 4 mm, asimétrico
Tipo de vidrio de superficie: Vidrio templado
Información técnica fotovoltaica
Número de celdas: 36
Potencia activa máxima [W/m²]: 208
Tensión de potencia máxima (Vmp): 20.82 V
Corriente de potencia máxima (Imp): 8.38 A
Tensión de circuito abierto (Voc): 24.03 V
Corriente de cortocircuito (Isc): 9.80 A
Tensión máxima del sistema: 1000 V
Tipo de celda: 210 mm monocristalina PERC (2×18 celdas cortadas a la mitad)
Clasificación de protección de la caja de conexiones: IP68
Información del embalaje
Paneles por palet: 17
Dimensiones del palet (L x A x H): 220 x 66 x 80 cm
Información de seguridad
Carga estática: 2400 N (2.4 kPa)
Carga estática negativa (succión del viento): 2400 N (2.4 kPa)
Resistencia al impacto del granizo: Diámetro máximo 25 mm, velocidad 23 m/s
Coeficientes de temperatura:
Corriente: +0.07%/K
Tensión: -0.36%/K
Potencia: -0.38%/K
Temperatura de funcionamiento: -40°C a +85°C
Conformidad, Certificados, Protección contra incendios
Certificados de calidad
Cumplimiento de normas
Los módulos FV han sido diseñados para cumplir con diversos requisitos de conformidad:
- IEC 61215-1:2016 (funcionalidad de los módulos FV)
- IEC 61730-1:2016 (seguridad de los módulos FV)
- EN 13501-5:2016 BROOF (T1) (protección contra incendios)
- ISO 9001:2015 (sistemas de gestión de calidad)
Certificados
- Certificación del acero reciclado XCarb® y de la producción renovable por parte de ArcelorMittal
- Informe de clasificación del producto de cubierta FIT VOLT expuesto al fuego exterior
- Informe sobre las pruebas de seguridad realizadas en sistemas BIPV y FV por parte de CBOiNT
- Certificado de gestión de la calidad de la producción según la norma ISO 9001
Durabilidad
Los paneles integrados para cubierta SOLARGRAF® tienen una alta resistencia a las inclemencias del tiempo. El acero tiene la ventaja de una excelente relación entre peso y resistencia mecánica: incluso una capa delgada de chapa de acero puede resistir de manera muy eficaz los efectos de granizo, lluvia, nieve o viento. Además, el uso del acero XCarb® de bajo contenido de carbono reduce la huella de carbono en el medio ambiente.
Protección contra incendios
Los paneles SOLARGRAF® están registrados como elementos que no contribuyen a la propagación del fuego. El informe de prueba BROOF-T1 compara los niveles de seguridad de los sistemas BIPV SOLARGRAF y los sistemas fotovoltaicos tradicionales, y se ha demostrado que durante la propagación del fuego sobre la superficie del sistema SOLARGRAF® , los elementos que componen la superficie del módulo fotovoltaico no se incendian ni se someten a liquefacción.
